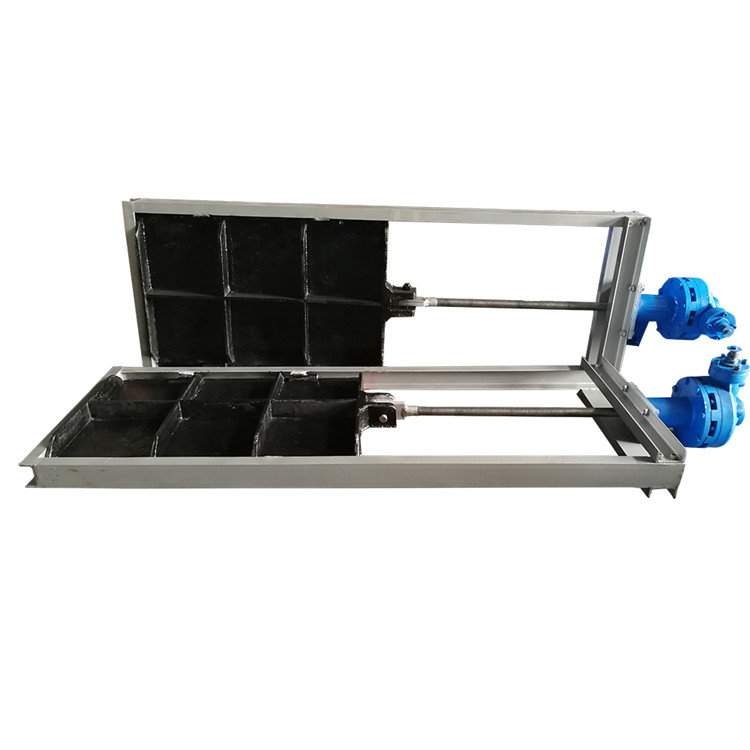

伞齿轮不锈钢渠道闸门
- 质量稳定：实行全过程质量监控，细致入微，各方面检测！
- 价格合理：严格把控成本控制，减少了开支，让利于客户！
- 交货快捷：新型生产流水线，充足的备货，缩短了交货期！
- 销售：0577-67957398
详情介绍
伞齿轮不锈钢渠道闸门的详细信息：
公称通径：300X300-2500X2500mm
适用介质：清水、污水、海水以及酸性介质
环境温度： -40。C – 80。C
PZM型渠道闸门的主要特点：
1、闸门的过水断面与渠道等宽；超宽型可制作成双吊点启闭。
2，对渠道深度的适应性强；
3、橡胶密封，止水性能好；
4、不锈钢制作，防腐性能好；
5、可配手动或手电两用螺杆式启闭机，对偏远无电地区的使用更为方便。
介绍
伞齿轮不锈钢渠道闸门广泛应用于给水排水工程，用以截断渠道内的水流，其工作介质为常温下的原水，清水，污水。
一． 适用范围
常用于给水、排水、引水、等水利工程。
二． 形式及结构
1.形式:不锈钢渠道闸门。
2.结构:本设备主要由闸门（门框、闸板）、密封条、吊块螺母等部件组成。密封面上镶有P型橡胶条，保证了密封性和耐久性，
久用磨损后，并可通过楔形压块高度来保证正常工作。具有结构合理、封闭性好，安装、调整、使用、维护方便、性能可靠等特点。
主要技术参数
工作场所： 室外
介质及PH值： 污水（6-9）、污泥（6-9）、排放水（5-8）
安装形式： 渠装式
渠道闸门主要零件材料及连接尺寸
四.性能及结构
1．符合《ZBM型》企业标准。
2．闸门结构形式为明杆式、闸门的主要部件（闸板、闸框和导轨）进行酸洗钝化处理。
3．闸板、闸框按工作水头设计，其拉伸、压缩和剪切强度的安全系数不小于5 。
4．门槽采用钢板折弯成“U”字形，有一定的强度和刚度，在使用中不变形；门体为整体结构，在迎水面焊接“井”字形加强筋。
5．导轨按较大工作水头设计，其拉伸、压缩和剪切强度安全系数不小于5。
6．密封座分别置于闸框和闸板上，用密封座相同材料制作的沉头螺钉紧固。在启闭闸板过程中，不能变形和松动，
螺钉头部落密封座工作面一起精加工，其表面粗糙度不大于3.2um。
7．密封座止水橡胶采用优良橡胶，密封条厚不小于4mm。
8. 在闸板上端设有吊耳与闸板连接，吊耳的受力点靠近闸板中心线，在zui大水头启闭时，其拉伸压缩和剪切强度的安全系数不小于5。
9．闸杆的传动螺纹为梯形螺纹，精度达到7级标准，闸杆按较大工作开闭力设计，其拉伸压缩和剪切强度的安全系数不小于5。
10．闸门在较i大工作水头时，密封泄漏量正向承压≤0.72L/min.m ，反向承压≤1.25L/min.m（密封长度）。
11．闸框密封座与闸板密封座间隙小于0.8mm。
12．闸板与闸框导向槽的间隙小于 1.6mm。
13．在要求的操作条件下，启闭机手柄设计较大手摇力为15Kg。
14．驱动装置采用一体化电动启闭装置，设有防护罩,其结构形式便于维修检查,能满足室外安装使用的要求。
15.闸杆顶端设有防护罩,并带有行程控制器,电动装置上设有上下限位开关和过扭矩?；ぷ爸茫⒋锌戎甘酒?，
闸门的开启程度，带有文字“开”的箭头随开启程度而旋转方向。启闭机带有离合器及手轮，以供手动操作。
16．电动机为封闭结构、绝缘等级为F级,防护等级IP55，工作时噪声小于45dB（A）。
17．闸门就地控制设备满足下列条件并具有下列装置：
采用双门结构,内装指示灯及按钮等控制元件,外门装窥视玻璃并镶密封橡皮圈。
电源：3相5线制， 交流电380V，50Hz
电机保护空气开关、接触器、热继电器、开闭指示灯、起?？刂瓢磁サ仍?。
